8 Ausführung der Glasabdichtung zwischen Glas und Rahmen mit Dichtstoffen

Die Bezeichnungen und Abmessungen in mm der nachfol­genden Bilder beziehen sich auf die DIN 18545 - 1 bzw. auf das IVD-Merkblatt Nr. 10 „Glasabdichtung am Holzfenster mit Dichtstoffen“.

8.1 Bezeichnungen und Abmessungen im Außenbereich

Abbildung 10
Bezeichnungen und Abmessungen im Außenbereich
Abbildung 10


8.2 Bezeichnungen und Abmessungen im Innenbereich

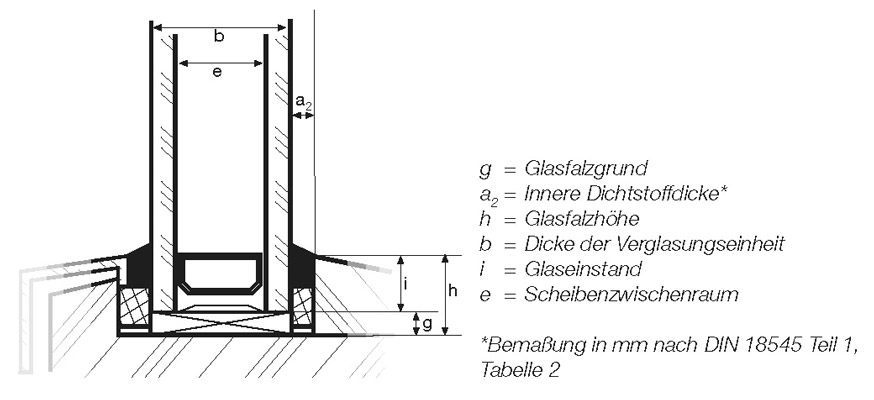

Abbildung 11
Bezeichnungen und Abmessungen im Innenbereich
Abbildung 11


Das an der Versiegelung auftretende Oberflächenwasser muss durch eine entsprechende Formgebung der Versiegelung abgeleitet werden. Formgebungen, die zu stehendem Wasser führen können, sind auszuschließen. (Bilder 12 und 13)

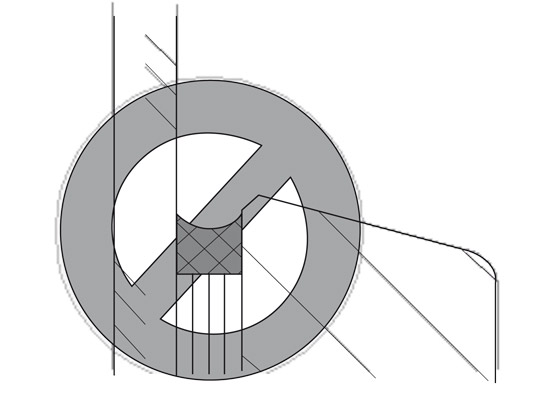

Abbildung 12
Fehlerhafte Ausführungen der Versiegelung
Abbildung 12

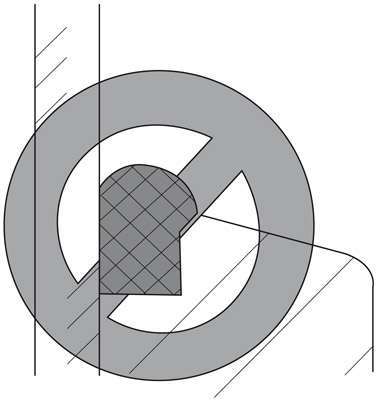

Abbildung 13
Fehlerhafte Ausführungen der Versiegelung
Abbildung 13


8.3 Ausführung der Versiegelungsecken

Die DIN 68121-2 „Holzprofile für Fenster und Außentüren, Allgemeine Grundsätze“ sagt in Abschnitt 2.5 … „Rahmen­verbindungen müssen dauerhaft dicht sein“ …

Ein Ausziehen des Dichtstoffs über die Stoßfuge der Rahmen­verbindung am Glasfalzanschlag ist nicht erforderlich und nur zulässig nach erfolgter Schlussbeschichtung des Fensters.
