4 Konstruktive Voraussetzungen

4.1 Klotzung und Dampfdruckausgleich

Die Lastabtragung des Scheibengewichtes sowie die Lagesicherung der Scheibe erfolgt über die Klotzung im Glasfalz (siehe Technische Richtlinien des Glaserhandwerks Nr. 3: Klotzung von Verglasungseinheiten). Bei dichtstofffreien Falzräumen ist der Dampfdruckausgleich nach außen über ausreichend bemessene Öffnungen sicherzustellen (siehe Bild 2). Durch eine entsprechende Ausformung des Glasfalzes und/oder durch die Wahl geeigneter Klötze (Klotzbrücken o.ä., siehe Bild 3) muss eine Verbindung der Hohlräume im Glasfalz hergestellt werden, um einen Dampfdruckausgleich zu gewährleisten. Es ist zu beachten, dass für die Verglasungsklötze eine ausreichende Auflagefläche vorhanden ist und die Klötze gegen Verrutschen gesichert sind.

Abbildung 2
Dampfdruckausgleich nach außen über Öffnungen

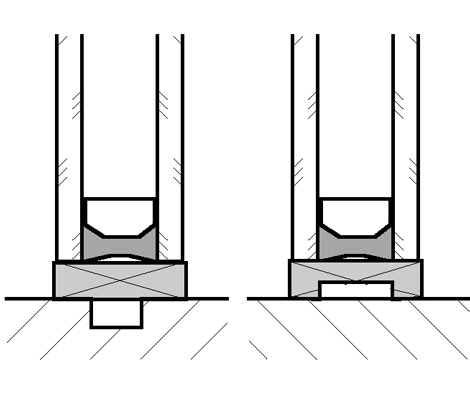

Abbildung 3
Dampfdruckausgleich im dichtstofffreien Glasfalz durch entsprechende Formgebung des Rahmens und/oder durch geeignete Klötze

Bei üblichen Fensterbreiten ist in jedem Eckbereich eine Öffnung für den Dampfdruckausgleich anzuordnen. Wird ein Glasfalzmaß (oder der Abstand der Öffnungen) von 1200 mm überschritten, so ist, wie bei Feuchträumen, im mittleren Bereich eine weitere Öffnung vorzusehen. Bohrungen müssen dabei mindestens einen Durchmesser von 8 mm besitzen und Schlitze mindestens eine Abmessung von 5 mm x 20 mm haben.

Wird der Falzraum durch Sprossen geteilt, ist durch Verbindungen der einzelnen Falzräume untereinander ein zusammenhängender Glasfalzraum zu schaffen (Bild 4).

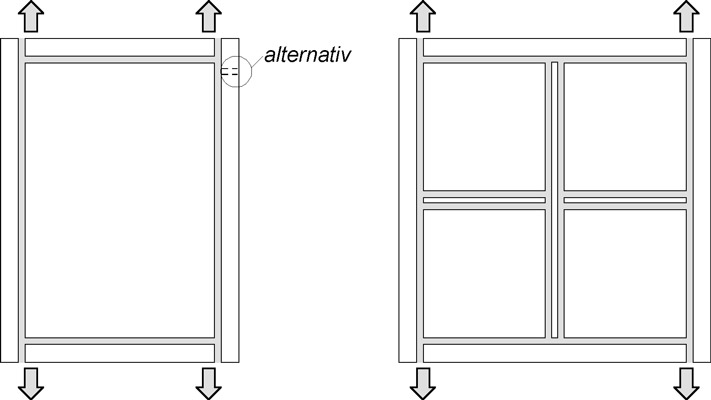

Abbildung 4
Schematische Darstellung für die Anordnung der Dampfdruckausgleichsöffnungen

4.2 Glashalteleisten

Die Befestigung der Glashalteleiste muss folgende Aufgaben dauerhaft erfüllen:

die Abtragung von Lasten senkrecht zur Scheibenebene, die aus Windlasten entstehen,
die Trennung von Raum- und Außenklima durch die luftdichte Anlage am Rahmen.

Die Befestigung der Glashalteleiste darf nicht zur Beschädigung der Glasscheiben führen.

Kann die Befestigung der Glashalteleiste die gegen Raumluft ausreichend dichte Anlage am Rahmen nicht sicherstellen oder liegen erhöhte Feuchtebelastungen von der Raumseite vor, muss durch Maßnahmen im Bereich unter der Glashalteleiste, wie in Bild 5 dargestellt, eine Verbesserung der Dichtheit zwischen Rahmen und Glashalteleiste sichergestellt werden.

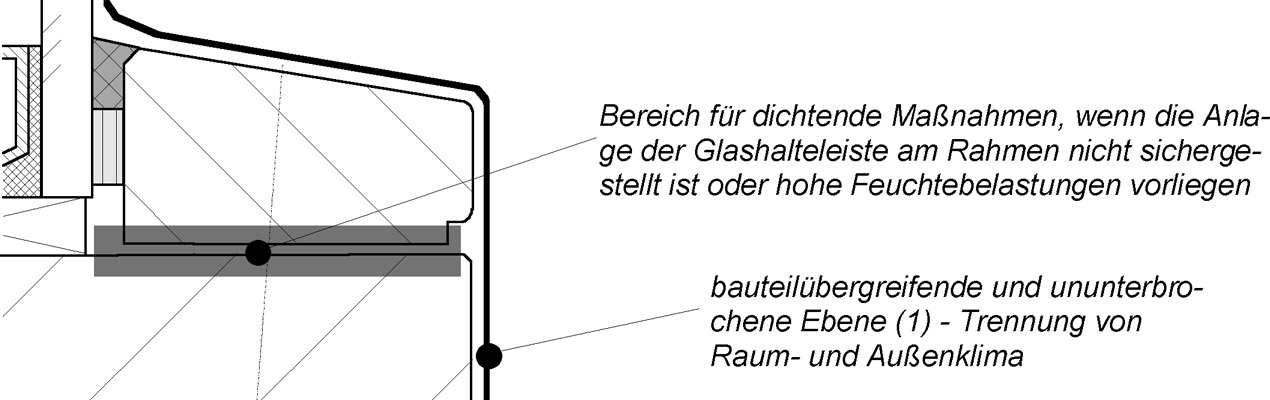

Abbildung 5
Ebenenmodell im Bereich Glashalteleiste und Rahmen
