3 Ausführung der Anschlussfugen

3.1 Konstruktive Ausbildung als Schattenfuge

Abbildung 1
Anschluss abgehängte Decke zur Wand, konstruktiv
Abbildung 1


3.2 Starrer Anschluss mit Fugenspachtelmasse

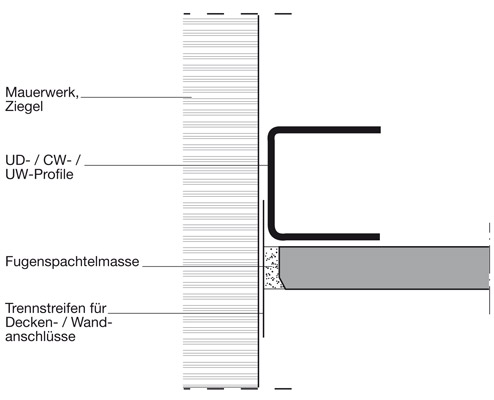

Abbildung 2
Ausführung des Anschlusses nach den Regeln der Technik
Abbildung 2


3.3 Abdichtung mit spritzbaren Dichtstoffen

3.3.1 Anschluss Gipsplattenbauteil an Massivbauteil

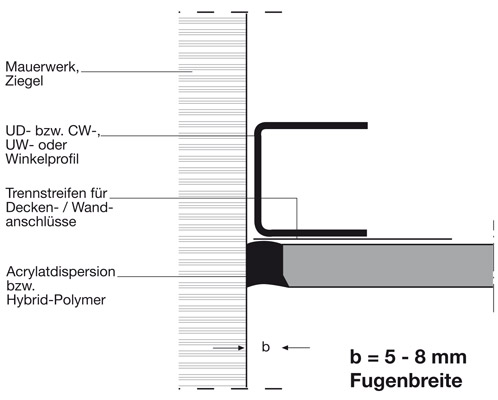

Abbildung 3
Fachlich korrekte Abdichtung mit Zweifankenhaftung. Durch den eingelegten Trennstreifen fängt der spritzbare Dichtstoff bei ausreichender Fugenbreite die Bewegungen in der Fuge auf
Abbildung 3


3.3.2 Anschluss Gipsplattenbauteil an Massivbauteil

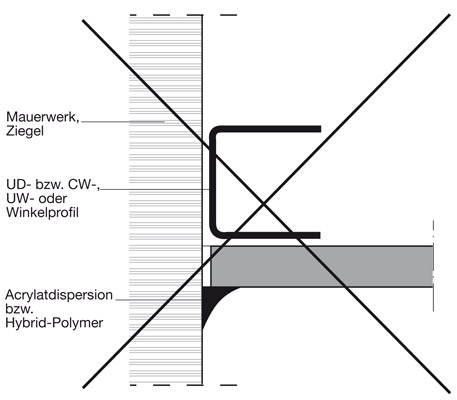

Abbildung 4
Grundsätzlich ungeeignete Ausführung
Abbildung 4


3.3.3 Anschluss Gipsplatten an Gipsplattenbauteil

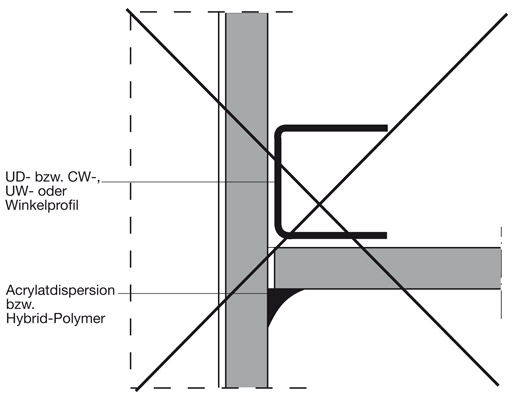

Abbildung 5
Grundsätzlich ungeeignete Ausführung
Abbildung 5


3.3.4 Anschluss Gipsplattenbauteil an Massivbauteil

Abbildung 6
Kritische Dreifankenhaftung. Die Bewegungsaufnahme des Dichtstoffs wird wegen des fehlenden Trennstreifens gestört
Abbildung 6
