4 Einsatzbeispiele

Die nachfolgenden Beispiele zeigen eine Auswahl der vielseitigen Einsatzmöglichkeiten der einzelnen Abdichtungssysteme.
Diese sind in Bezug auf die Auswahl, Untergrundvorbereitung und Dimensionierung nach Herstellerangaben einzusetzen.

Abbildung 6
Abdichtung einer Folienüberlappung mit doppelseitig klebendem Butyldichtungsband
Abbildung 6

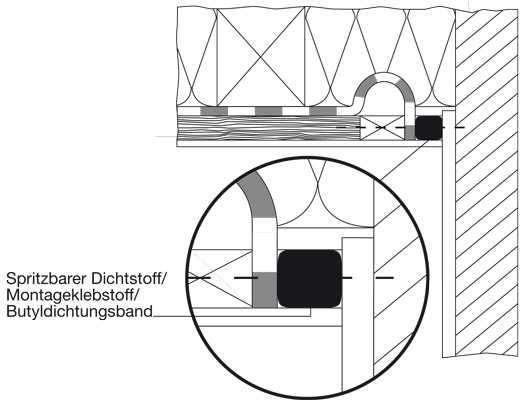

Abbildung 7
Abdichtung mit spritzbarem Dichtstoff, Montageklebstoff oder doppelseitig klebendem Butyldichtungsband zwischen Baukörper und Folie mit zusätzlicher mechanischer Fixierung
Abbildung 7

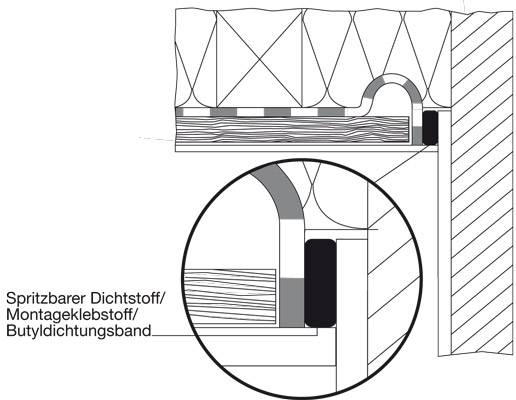

Abbildung 8
Abdichtung mit spritzbarem Dichtstoff, Montageklebstoff oder doppelseitig klebendem Butyldichtungsband zwischen Baukörper und Folie ohne zusätzliche mechanische Fixierung
Abbildung 8

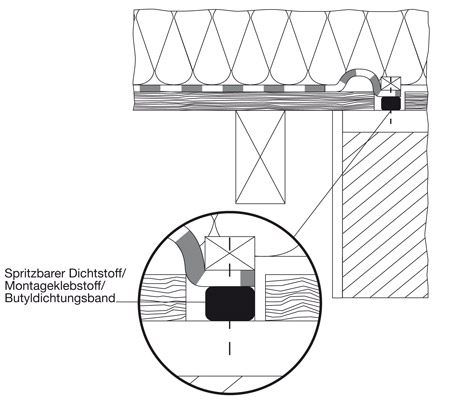

Abbildung 9
Abdichtung mit spritzbarem Dichtstoff, Montageklebstoff oder doppelseitig klebendem Butyldichtungsband zwischen Ortganganschluss der Folie und Mauerkrone
Abbildung 9


Abbildung 10
Überlappende Abdichtung einer Folie an eine Pfette mit einseitig klebendem Butyldichtungsband
Abbildung 10

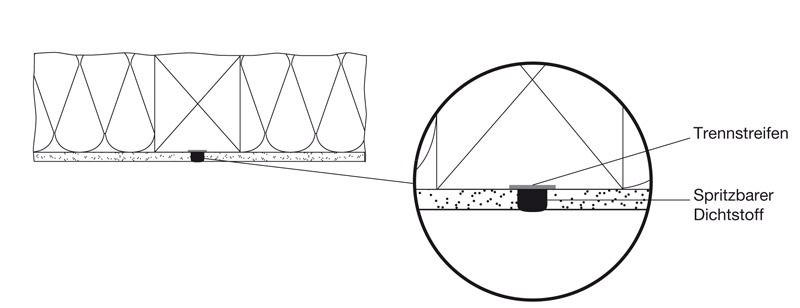

Abbildung 11
Bewegungsausgleichende Abdichtung von Plattenstößen unter Einsatz von Trennstreifen mit spritzbarem Dichtstoff gemäß IVD-Merkblatt Nr.16
Abbildung 11

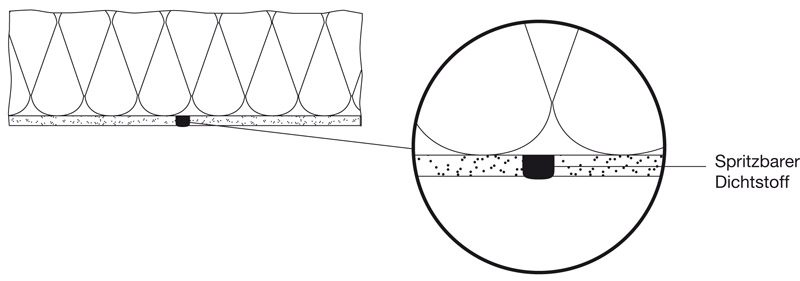

Abbildung 12
Bewegungsausgleichende Abdichtung von Plattenstößen ohne Trennstreifen mit spritzbarem Dichtstoff gemäß IVD-Merkblatt Nr.16
Abbildung 12

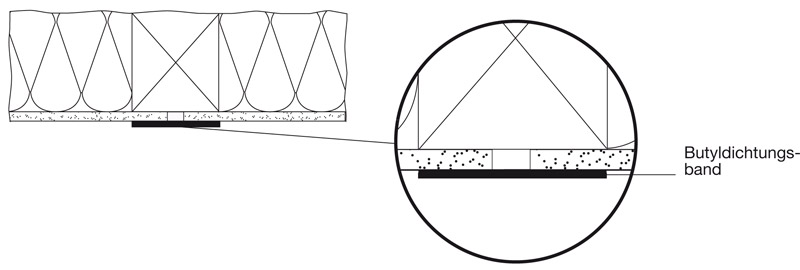

Abbildung 13
Überlappende Abdichtung von Plattenstößen mit einseitig klebendem Butyldichtungsband
Abbildung 13

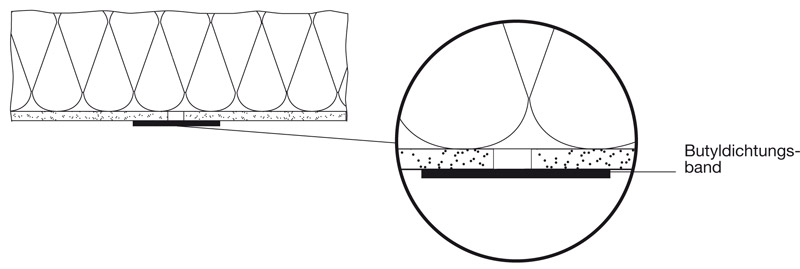

Abbildung 14
Überlappende Abdichtung von Plattenstößen mit einseitig klebendem Butyldichtungsband
Abbildung 14

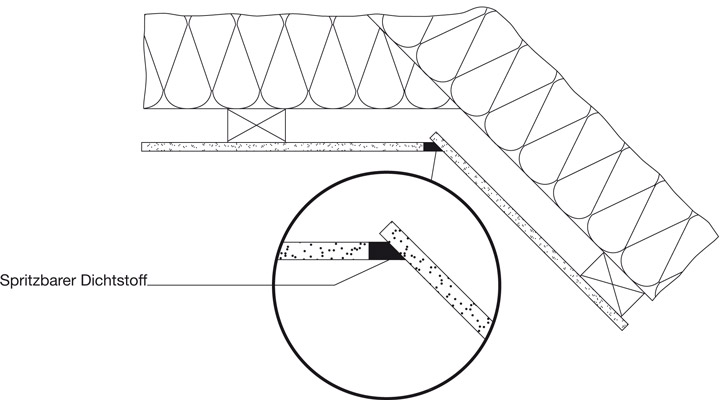

Abbildung 15
Bewegungsausgleichende Abdichtung zwischen Plattenstößen mit spritzbarem Dichtstoff gemäß IVD-Merkblatt Nr.16
Abbildung 15

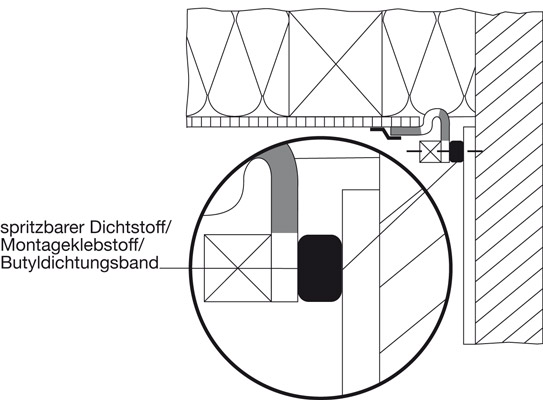

Abbildung 16
Abdichtung zwischen Folie und Baukörper mit spritzbarem Dichtstoff, Montageklebstoff oder doppelseitig klebendem Butyldichtungsband
Abbildung 16

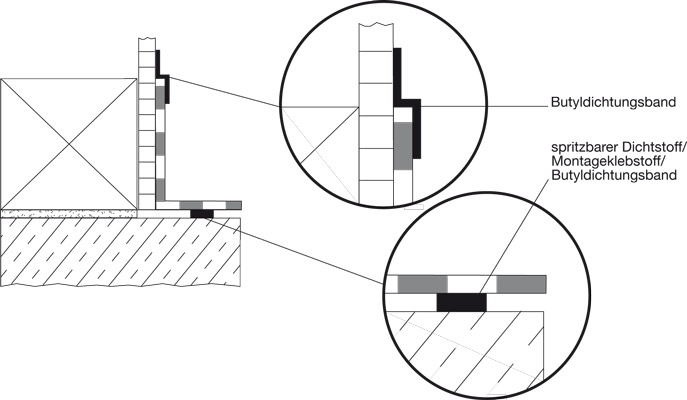

Abbildung 17
Überlappende Abdichtung zwischen Folie und Bauteil
Abbildung 17
